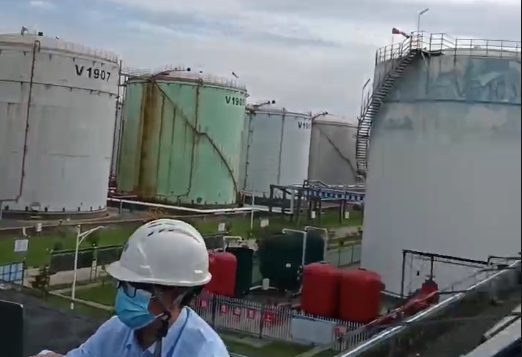

為提升油庫罐區防雷安全水平，構建智能化接地監測體系，現制定接地電阻在線監測裝置升級項目必備設備清單與技術要求，確保系統滿足高精度、高可靠性及環境適應性需求。

一、核心監測設備

1. 防爆型接地電阻在線監測儀
配置原則：按儲罐數量1:1配備，冗余備用20%
技術參數：
防爆等級：ExdⅡBT4及以上（符合油罐區易燃易爆環境要求）
測量范圍：0.01Ω-1000Ω，精度±1%讀數±0.01Ω
工作溫度：-40℃～+85℃（適應極端氣候條件）
抗干擾設計：抵抗大電流沖擊、雜散電流干擾
防護等級：IP67（防塵防水，適應戶外環境）
2. 高精度電流/電壓傳感器
量程：0-10A/0-100V，精度±0.5%FS
功能：同步監測接地系統電流/電壓參數，支持浪涌保護器狀態分析

材質：外殼采用304不銹鋼或工程塑料，適應化工腐蝕環境

二、數據采集與傳輸系統
1. 防爆數據采集終端
通信接口：RS485/4G/光纖可選（支持多協議接入）
協議支持：Modbus TCP/RTU（兼容工業自動化系統）
防護等級：IP65（防塵防水，適應戶外惡劣環境）
存儲能力：內置128GB數據存儲，支持?jǐn)帱c(diǎn)續傳
2. 工業級網絡設備
防爆交換機：24口千兆，支持環網冗余
光纖收發器：?jiǎn)文ｋp纖，傳輸距離10km（滿足遠距離組網需求）

無線模塊：支持LoRa/NB-IoT（偏遠區域無線傳輸）

三、中央監控系統
1. 服務器配置
硬件參數：
CPU：至強銀牌4210R及以上（多核處理能力）
內存：64GB ECC（數據糾錯功能）
存儲：2TB SSD+8TB HDD（RAID5陣列，數據冗余備份）
軟件功能：
實時數據刷新率≤1s（毫秒級響應）
歷史數據存儲周期≥5年（支持趨勢分析）
多級報警機制：預警/報警/緊急（閾值可配置）
2. 監控軟件
可視化界面：支持3D地圖定位、電阻值趨勢曲線、報警事件溯源
智能分析：結合AI算法預測接地系統老化趨勢

兼容性：對接SCADA、物聯網平臺（開放API接口）

四、配套設備與安全防護
1. 線纜系統
電源線：RVVP 3×2.5mm2阻燃鎧裝（防電磁干擾）
信號線：雙絞屏蔽電纜（傳輸距離≤1000m）
敷設要求：穿鍍鋅鋼管保護，彎曲半徑≥6D
2. 防雷保護裝置
電源SPD：40kA通流容量（8/20μs波形）
信號SPD：10kA通流容量（保護傳感器免受浪涌沖擊）

等電位連接：監測箱本體與接地網可靠連接，避免電位差引發火花

五、技術規范與性能指標
1. 測量精度要求
接地電阻誤差：≤±1%（符合GB/T 21431-2015標準）
數據采集間隔：1s-24h可調（支持事件觸發模式）
2. 系統可靠性
MTBF：≥50,000小時（工業級設計標準）
MTTR：≤2小時（模塊化設計，快速更換故障單元）
防護等級：IP67（核心設備），IP65（外圍設備）
3. 環境適應性
溫度范圍：-40℃～+85℃（存儲），-20℃～+70℃（工作）
防鹽霧腐蝕：GB/T2423.17-2008（沿海油庫適用）
防爆認證：NEPSI或同等資質（ExdⅡBT4及以上）
4. 網絡安全
數據加密：AES256傳輸加密（符合等保2.0三級要求）
訪問控制：支持RBAC權限模型，審計日志留存≥6個月

冗余設計：雙電源輸入、雙通信鏈路（確保系統可用性）

六、施工與驗收標準
1. 安裝規范
傳感器布局：距接地極≤5m（減少接觸電阻誤差）
接地連接：采用銅排或熱鍍鋅扁鋼（截面積≥25mm2）
防雷接地：與電氣系統共用接地網，電阻≤4Ω
2. 驗收要求
試運行：系統連續72小時無故障運行
數據比對：與第三方檢測機構誤差≤2%（符合DL/T 475標準）

文檔交付：提供系統圖、接線圖、操作手冊、維護指南

七、供應商資質要求
企業資質：營業執照、稅務登記證、防爆產品生產許可證
檢測認證：EMC檢測報告（GB/T 17626系列）、防爆合格證（NEPSI/PCEC）
業績要求：近三年油庫或化工行業項目案例（提供合同復印件）
服務保障：≥3年質保期，72小時內現場響應能力


方案依據：本方案嚴格遵循GB 50057-2010《建筑物防雷設計規范》、《石油化工企業防雷設計規范》（GB 50650-2011）、《接地裝置特性參數測量導則》（DL/T 475-2017）等標準，確保系統合規性與可靠性。通過智能化升級，實現油庫罐區接地系統“狀態可知、風險可預、故障可查”，為安全生產提供技術保障。
