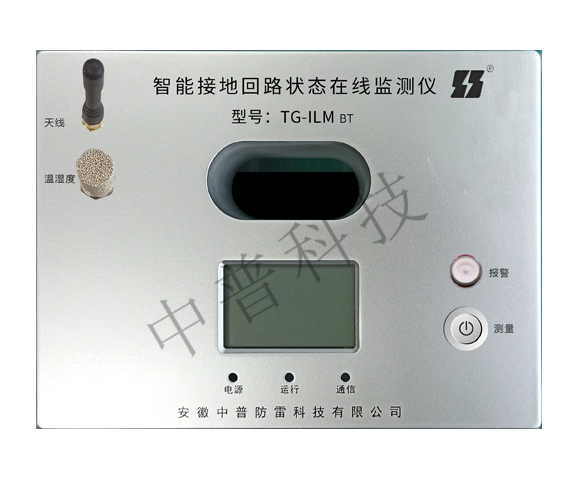

在防雷接地、電力安全、工業自動化等領域，接地系統狀態是否良好直接關系到設備穩定運行與人員生命安全。傳統接地電阻檢測方法——精密三線法和簡易兩線法——長期作為行業標準被廣泛應用。然而，隨著監測場景日益復雜、智能化運維要求不斷提高，這兩種傳統方法的局限性日益凸顯。安徽中普防雷科技有限公司自主研發的TG-ILM BT防爆型智能接地回路狀態在線監測儀（電池型），采用感應測量法（鉗形回路電阻測量法），在無需輔助接地極、不斷開接地線的前提下，實現0.5秒快速測量，為接地回路在線監測提供了革命性替代方案。

一、傳統三線/兩線法：精確但受限
精密三線法通過在接地極周圍布設輔助電壓極（P）和電流極（C），測量接地電阻值。該方法精度較高，是獨立接地網驗收測試的標準方法，但其缺陷同樣明顯：
需要打地樁、鋪設較長的測試線，現場操作繁瑣；
受地形限制大，在混凝土路面、巖石地面、建筑物內部等場景難以實施；
測量時間較長（約30秒），無法實現連續在線監測；
通常需要斷開接地引下線，可能影響設備正常運行。
簡易兩線法作為三線法的簡化版，雖減少了一個輔助極，但仍依賴單輔助接地極，且同樣存在操作復雜、測量慢、不適用于在線監測等問題。上述兩種方法更適合周期性離線檢測，而非實時在線狀態監測。
二、感應測量法：專為在線監測而生
感應測量法（也稱為鉗形回路電阻測量法）基于電磁感應原理，無需輔助接地極，也無需斷開接地線。其核心工作方式為：將接地導線（或等電位連接導體）穿過一個閉合式感應孔（如TG-ILM BT的Φ56mm孔徑），儀器內置的激勵線圈在導體上耦合出測試電壓，通過測量回路中的感應電流計算出回路電阻值。
該方法在TG-ILM BT上的具體體現為：
測量對象：接地回路電阻、金屬回路聯結電阻，反映接地連接的整體完整性；
測量速度：?jiǎn)未蝺H需0.5秒，可高頻次、連續監測；
量程與精度：0.01Ω～200Ω，分辨率0.001Ω，精度±2% rdg ±3 dgt；
附加功能：同時監測環境溫度、濕度，支持LoRa無線組網（3000米），實現無人值守遠程預警。
三、感應測量法相比傳統方法的五大顯著優勢
1. 無需輔助接地極，徹底擺脫地形限制
感應測量法不需要打地樁、拉測試線，無論是在混凝土基礎、瀝青路面，還是在山區、沙漠、高寒地帶，都能輕松完成測量。這使得TG-ILM BT可快速部署在各類已建成的接地系統上，無需額外施工。
2. 不斷開接地線，真正實現在線監測
傳統方法往往需要斷開接地引下線才能測量，這一操作既影響設備防雷保護，又無法反映接地系統在真實運行狀態下的回路情況。感應測量法非接觸、不斷線，測量過程不影響原有接地通路，支持7×24小時連續監測，可實時捕捉連接松動、斷裂或被盜等異常狀態。
3. 測量速度提升60倍，實現秒級響應
精密三線法單次測量約30秒，簡易兩線法也接近30秒，而感應測量法僅需0.5秒。這意味著TG-ILM BT可以在一天內完成超過17萬次測量，能夠及時發現瞬時或漸進性的接地回路劣化，為快速預警和處置提供了數據基礎。
4. 高度適應防盜、松動等回路異常監測
傳統方法只能給出接地電阻絕對值，難以區分是接地極腐蝕還是連接線松動。感應測量法專注于回路完整性，當接地線被人為剪斷、螺絲松動、連接片氧化時，回路電阻會急劇變化，TG-ILM BT可立即捕捉并發出聲光及遠程告警。這使其成為接地線防盜監測和等電位連接狀態管理的理想工具。
5. 低功耗、無線組網，滿足智能化運維需求
傳統三線/兩線法依賴人工攜帶儀器到現場測試，無法融入物聯網體系。TG-ILM BT采用電池供電（3.6V/13000mAh），低功耗設計，配合LoRa無線通訊，可輕松組建覆蓋數公里的監測網絡，所有數據匯聚至后臺監控平臺，支持自定義報警閾值、歷史趨勢分析，真正實現狀態檢修和預測性維護。
四、應用場景對比：各有所長，但在線監測非感應法不可
傳統三線/兩線法在周期性精準測試中仍有價值，但對于在線監測、實時預警、防盜防松、惡劣環境部署等需求，感應測量法具有不可替代的優勢。
五、技術進步推動接地監測邁向智能化
感應測量法的出現，并非要全面取代傳統三線/兩線法，而是彌補后者在在線狀態監測領域的空白。中普科技TG-ILM BT防爆型智能接地回路狀態在線監測儀，以感應測量法為核心，實現了“無需輔助極、不斷線、0.5秒測量”的突破性體驗，為電力、風電、石化、軌道交通、?；V業等行業提供了一種更高效、更安全、更智能的接地回路監測方案。
在工業物聯網和防雷接地智能化的大趨勢下，采用感應測量法的接地電阻在線監測設備將成為新一代接地系統管理的標準配置，幫助用戶降低運維成本、提升安全水平、實現預防式維護。
