伏電站防雷接地施工注意事項及解決方案_請查收！光伏電站的構造比較復雜且面積大，有大量的電纜存在，雷擊的風險會大大提高，如果發生雷擊事件就會損壞光伏組件、逆變器及其監控電子設備，還會損壞建筑安裝中的設備，因此光伏電站系統的防雷接地施工必須要專業的防雷公司來完成。

一、光伏電站防雷接地施工注意事項

一般情況下工商業光伏系統防雷接地會通過接閃器與建筑防雷連接在一起，并通過建筑防雷系統的引下線直接導入地下，這種防雷接地系統施工方便成本較低，僅需做好組件防雷、支架防雷等接線，并利用建筑物本身防雷接地網絡，可以防止大部分雷擊情況，但還需特別注意逆變器防雷接地。

1，工商業光伏系統中逆變器防雷接地切記不要與屋頂避雷帶有共地情況，同時逆變器與避雷帶保持一定的安全距離,建議逆變器防雷接地單獨引線，并且其引下線和建筑防雷引下線相距建議在10m以上。

2，另外，逆變器外殼接地和電氣接地不建議同時接，并且逆變器的外殼接地和電網的零線地不能共地，因?yàn)楫?dāng)電網側接地出現故障或三相不平衡時，這時零線的對地高壓會通過外殼對操作者造成電擊事故。

二、光伏電站務必保證接地可靠性

1，各組件接地需要注意充分可靠，組件鋁邊框與支架都做了鍍層處理，不能通過壓塊的壓接來替代接地，只有組件的接地孔通過4mm2的接地線連接到支架上進行有效接地，并且特別注意連接前需要完全去掉鋁合金邊框的塑料膜。

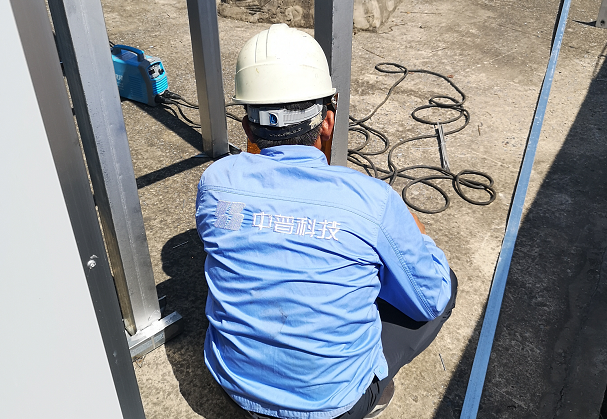

2，建議支架間防雷接地建議采用直徑大于8mm的圓鋼或厚度大于4mm的扁鋼，并采用焊接方式替代螺栓，防止因時間長導致銹蝕或者松動，保證接地可靠性。同時每排支架應選取多個點使用大于4mm的扁鋼與就近與原有防雷接地系統的接閃帶連接，若建筑建筑無防雷接地系統，須補充架設防雷接地系統，保證光伏系統良好接地。

3，接地電阻需滿足要求：避雷針、接閃帶、引下線、接地體等接地電阻≤10Ω；另外保護接地、工作接地、屏蔽接地等接地電阻≤4Ω。逆變器獨立做接地時，建議使用不小于10mm2銅接地線引入單獨接地體，接地電阻≤4Ω。

三、雷電頻發的地區和時段光伏電站需加強雷電防護

不同地區的雷電頻繁度不同，如?？?、廣州、拉薩、西寧等，建議工商業屋頂光伏系統做加強防雷。另外我國6~8月個地區雷暴次數明顯集中，因此該段時間也要充分注意。

1，建議光伏陣列可加裝避雷接入建筑防雷接地網絡，并且光伏系統防雷接地進行單獨做接地；


2，選用防雷等級高的光伏逆變器產品并且建議逆變器集中布置在特定區域或室內，以降低雷擊影響概率，同時也方便進行獨立接地保護。


3，系統交流和直流側額外增加浪涌保護器。部分雷電高發的地區，在系統交流，直流側額外增加浪涌保護器，是應對雷擊問題的有效方法之一。

光伏電站防雷必須要做好，光伏系統防雷接地對整個電站長期有效運行的關鍵保障之一，光伏系統遭受雷擊，防雷接地系統不可靠會造成組件、逆變器以及其它電氣設備故障，影響企業安全生產和人員安全！
