高速公路系統集中了大量微電子網絡、自動監控、計算機收費、稱重等設備，其高度集成化，低工作電壓和小工作電流的特點，又帶來絕緣強度低，耐過電壓、過電流的能力差等致命弱點。根據統計，因雷電對微電子設備的破壞而造成的損失，已遠遠超過了雷擊火災的損失，成為當今電子時代的一大公害。

高速公路系統需要可靠運行，一旦遭受雷擊造成設備損壞，將可能引起數據丟失、交通中斷，造成設備損失和無法估量的間接損失，甚至引起社會不安定因素。特別是近幾年來在實際應用中，各種微電子設備對人為的或自然的電壓、電流的沖擊越來越頻繁，它給我們生活和工作帶來了無法估算的損失。因雷擊而造成重大損失的雷災事故不斷增多，雷電防護已刻不容緩。

高速公路系統組成：

高速公路的綜合防雷主要包括對建筑物及相關輔助設施和監控、收費、通訊三大系統的防雷。主機房、收費亭和監控中心等具有有線通訊系統的特點。外場通訊電纜的傳輸有光纜通信、電纜通信等。配電房對各部分電源供電。

防雷配置指南：

一、管理中心

在總配電房總開關出線側安裝一級TG-FB/4W120一套，UPS出線側安裝TG-FB/4W100一套，UPS配電柜安裝TG-FB/4W60一套，PLC柜安裝TG-FC/4R40一套。

綜合樓總配電柜安裝TG-FB/4W100一套。

UPS機房總配電柜安裝TG-FB/4W60一套。

監控機房配電柜安裝TG-FB/4W60一套、機架PDU若干。

通訊機房總配電柜TG-FC/4R40一套、機架PDU若干。

監控機房、通訊機房做環形均壓環。

綜合樓照明/動力樓層配電柜、樓層配電柜各安裝TG-FC/4R40一套。

各對外長距離輸出信號按需在兩端安裝合適的信號浪涌保護器。

各辦公大樓按需要安裝適量TG型預放電接閃桿，確保設備及人員的安全。

二、收費站防雷保護措施如下：

收費廣場配電柜安裝TG-FB/4W120一套

收費島配電柜安裝TG-FC/4R40兩套

監控?cái)z像頭配電箱各按需安裝TG-AVC/12（AN）組合型防雷器一套。

互通區照明配電柜安裝TG-FB/4W120一套。

電子稱重系統配電柜安裝TG-FC/4R40一套。

收費站頂棚安裝TG型預放電接閃桿一套。

收費站辦公樓按需要安裝TG型接閃桿一套或適量。

收費站頂棚的接閃桿引下線盡量獨立接地，勿與收費島設備接地連接一起。

各接地電阻均應小于4歐姆，否則應加裝地網。

三、隧道管理所：

在總配電房總開關出線側安裝一級TG-FB/4W120一套，UPS出線側安裝TG-FB/4W100一套，UPS配電柜安裝TG-FB/4W60一套，PLC柜安裝TG-FC/4R40一套。

綜合樓總配電柜安裝TG-FB/4W100一套，

UPS機房總配電柜安裝TG-FB/4W60一套、

監控機房配電柜安裝TG-FC/4R40一套、機架PDU若干，

通訊機房總配電柜TG-FC/4R40一套、機架PDU若干、

監控機房、通訊機房做環形均壓環。

綜合樓照明/動力樓層配電柜、樓層配電柜各安裝TG-FC/4R40一套。

四、隧道：

在總配電房總開關出線側安裝一級TG-FB/4W120一套，UPS出線側安裝TG-FB/4W100一套，UPS配電柜安裝TG-FB/4W60一套，PLC柜安裝TG-FC/4R40一套。

隧道外監控?cái)z像頭配電箱各按需安裝TG-AVC/12（AN）組合型防雷器一套。

揚聲器控制箱安裝TG-FB/4W60一套。

風機控制配電柜各安裝TG-FB/4W60一套。

區域控制配電柜各安裝TG-FB/4W60一套。

五、可變警示裝置

信息屏配電柜安裝TG-FB/4W60一套，TG-MCP/24等信號浪涌保護器適量。接地應小于4歐姆，如空曠地區可加裝接閃桿一只，接閃桿引下線應盡量單獨接地。

可變限速屏配電柜安裝TG-FB/4W60一套，TG-MCP/24等信號浪涌保護器適量。接地應小于4歐姆，如空曠地區可加裝接閃桿一只，接閃桿引下線應盡量單獨接地。

路面監控?cái)z像頭配電箱各按需安裝TG-FB/4W60一套，TG-MCP/24等信號浪涌保護器適量。接地應小于4歐姆，如空曠地區可加裝接閃桿一只，接閃桿引下線應盡量單獨接地。

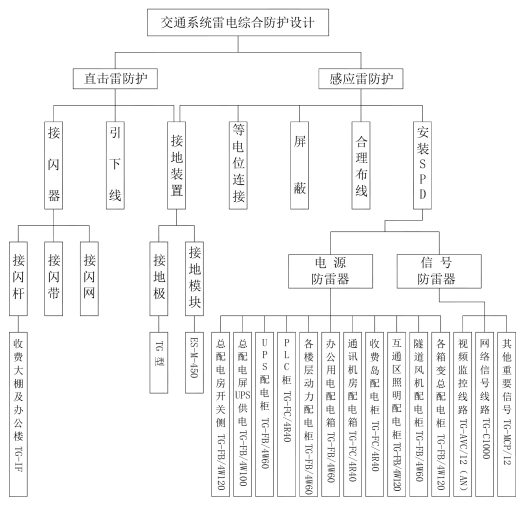

雷電防護示意圖：



注：以上為概括性方案，全面的專業性解決方案可電話、QQ或登陸公司官網等方式進行詳細咨詢。
