接地電阻在線監測裝置_如何實現多點遠程監控管理！在我們以往做過的油庫、機場、煤礦、換流站、醫院、學校、古建筑或是電網等場所都不止一個接地點，因此需要多臺接地電阻在線監測儀，如何才能夠?qū)崿F(xiàn)對多點多臺接地電阻在線監測儀進行統一的遠程監控管理呢？

一、接地電阻在線監測裝置如何實現多點遠程監控管理？

接地電阻在線監測裝置包括雷電預警及安全防護智能監管系統、智能雷電防護DTU、接地電阻在線監測儀三部分，利用接地電阻在線監測裝置對防雷接地網完整性進行連續監測，系統中每臺接地電阻在線監測儀監測到的數據通過智能雷電防護DTU進行收集、分析處理及上傳，通過通訊線把現場信息上傳給后臺監控系統，由雷電預警及安全防護智能監管系統后臺進行統一的多點遠程監控管理，系統還具有具有顯示、存儲和報警等功能。


二、接地電阻在線監測儀功能

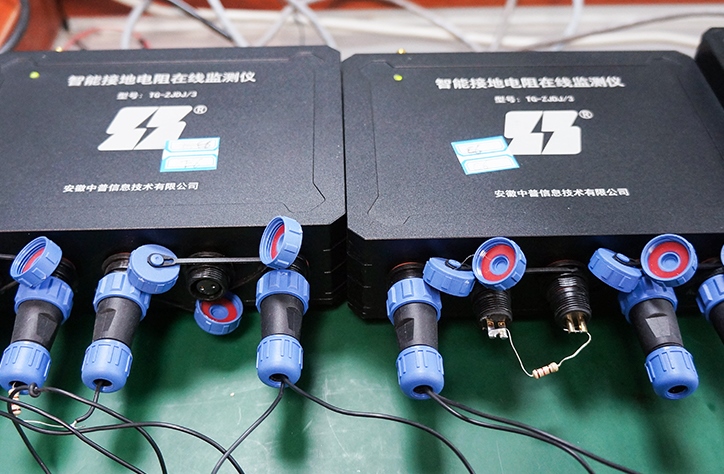

TG-ZJDJ/3智能接地電阻在線監測儀適用于電力能源、軌道交通、石油石化、?；V業、通信金融、民航高速、政府公安、國防軍工、文物景點、環保水利等各行業接地網的全生命周期及電阻值的在線監測。


參數指標：


工作環境：環境溫度-20℃∽+75℃，相對濕度≤95%；
防護等級：IP65、WF2可以在室外使用；
裝置電源：電池供電，無線通訊（免布線，電池壽命>10年，無線通訊距離1000米）；
電阻量程：0.01Ω∽100Ω；
分辨率：0.001Ω；
通訊接口：無線通訊（433M），距離1200米；
有線組網：1-256個監測點
應用：獨立或組網使用


三、智能雷電防護DTU功能


TG-ZDTU采用高性能ARM處理器，應用于各終端模塊的數據收集、分析處理及上傳。可靈活組網，支持多種協議轉換和通訊方式。


參數指標：
電    源：220VAC
工作方式：異步半雙工
隔 離 度：隔離電壓2500Vrms
接口特性：兼容EIA/TIA的RS485標準
串口保護：±15KV ESD保護
通訊協議：Modbus、TCP/IP
有線通訊：以太網、RS485
傳輸介質：雙絞線或屏蔽線（有線）
傳輸速率：300bps～115.2kbps
有線通訊：RS485、RJ45
傳輸介質：雙絞線或屏蔽線（有線）
傳輸速率：300bps～115.2kbps
通訊距離：有線1200米
有線組網：1～256個監測點
無線通訊：選配：4G、NB-IOT、LORA、WiFi
通訊距離：LoRa≥3500m
頻率范圍：398~525MHz
發射功率：10～20dBm
接受靈敏度：最小-138.5dBm
運行溫度：-20℃～+75℃
運行濕度：5%RH～95%RH
存儲溫度：存儲溫度
IP等級：IP65
功    耗：<2W
接線方式：航空插頭接口


四、雷電預警及安全防護智能監管系統功能


雷電預警及安全防護智能監管系統（TG-V2.0數據庫軟件），采用J2EE技術框架、B/S模式應用系統和MQTT通訊協議，具有遠程監管、顯示、預警、報警、查詢、統計、數據存儲、共享等功能?？稍赪indows 、Linux平臺部署。軟件具有高擴展性和兼容性，可以按第三方要求提供數據對接。


參數指標：


軟件部署平臺：Windows、Linux
數據庫：mysql5.7、Redis3.2
數據采集平臺：activemq5.16
數據要求：可以按第三方要求提供數據對接
數據傳輸協議：MQTT協議
技術框架：J2EE
應用模式：B/S模式
