接地電阻在線監測系統是保障變電站電氣設備安全運行和作業人員人身安全的重要技術手段。隨著電網規模不斷擴大，不同電壓等級的變電站在接地網規模、設備布局、電磁環境復雜程度以及運維管理要求上存在顯著差異，其接地電阻在線監測系統的配置策略也必須因地制宜、科學規劃。對于35kV、110kV、220kV三類典型電壓等級的變電站，配置方案需要從監測點數量、檢測儀技術參數、通信組網方式、后臺系統配置等多個維度進行差異化設計，以實現“測得準、傳得穩、管得住”的建設目標。以下分別對三個電壓等級的配置方案進行詳細闡述。

一、35kV變電站配置方案
35kV變電站通常作為城市終端變電站或企業用戶站，規模較小，接地網面積一般在50米×50米以內，設備布局緊湊，電磁干擾相對有限。

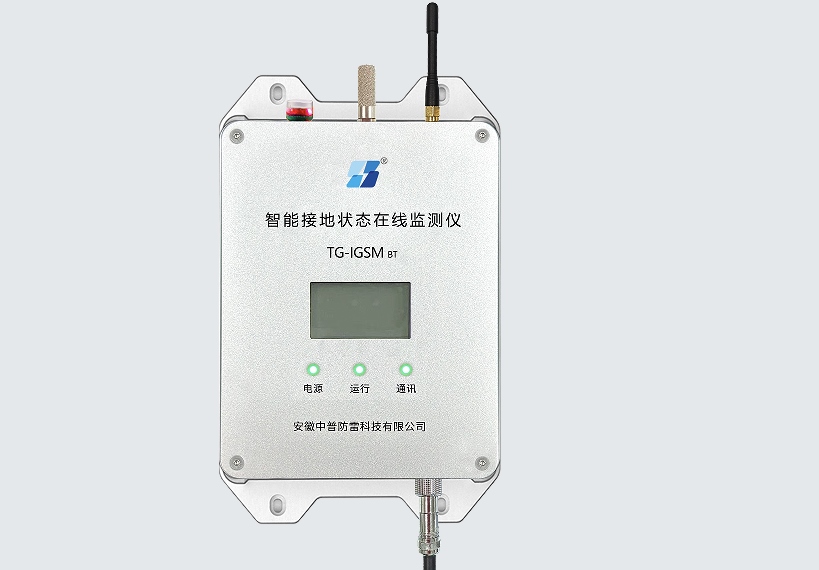

在監測點配置上，35kV變電站的重點監測位置包括主變壓器中性點、主控室或保護屏接地排、進線構架避雷器集中接地點，以及站用變或電容器組區域。一般情況下，配置3至4臺接地電阻檢測儀即可實現對全站接地狀態的有效覆蓋。
設備選型方面，檢測儀的量程建議選擇0.01Ω至100Ω，精度達到±2%即可滿足要求，防雷能力要求Imax不小于60kA，戶外安裝的設備防護等級需達到IP65，通信方式采用RS485接口，支持Modbus RTU協議。智能網關可根據站內實際情況選擇配置1臺，若站內無綜合自動化系統，可選用具備4G通信功能的網關，直接將數據上傳至云平臺。
監控工作站方面，35kV變電站通?？梢岳f站內原有的后臺計算機，無需單獨配置新設備，通過B/S架構的監測軟件接入即可。通信線纜采用RVSP 2×1.0屏蔽雙絞線，站內手拉手連接，傳輸距離一般不超過200米，無需敷設光纖。輔材包括開關電源、接線端子、安裝支架等，按實際需求配置。
二、110kV變電站配置方案
110kV變電站多為區域樞紐站或工業區主力站，接地網面積較大，通常在100米×100米左右，設備類型包括戶外敞開式與戶內GIS混合布置，電磁干擾明顯增強，二次設備集中，具備獨立的綜合自動化系統。
監測點數量較35kV站明顯增加，需要覆蓋主變壓器中性點（按主變臺數配置，一般為1至2臺）、110kV GIS室接地干線、35kV開關柜室接地排、主控室或繼保室接地銅排、進出線構架避雷針集中接地（線路側和主變側各一），以及電容器組或電抗器區域。合計配置6至8臺接地電阻檢測儀。
設備選型方面，檢測儀的量程建議擴展至0.01Ω至200Ω，精度要求提升至±1.5%，防雷能力要求Imax不小于80kA。戶外安裝的設備必須達到IP66防護等級，戶內設備IP20即可。通信方式仍以RS485為主，但需具備抗電磁干擾設計。智能網關需要配置2臺，分別覆蓋戶外區域和戶內區域，每臺網關應具備4路RS485采集口和RJ45上傳接口，支持Modbus TCP協議，并具備本地緩存功能，確保斷網時數據不丟失。
監控工作站建議獨立配置，采用工控機（i5處理器、8G內存、1T硬盤）搭配23寸顯示器，放置于主控室。監測軟件采用B/S架構，包含歷史曲線、報警推送等模塊。
通信組網方面，站內主干采用RS485總線，以星型或樹型結構分區接入智能網關。如果GIS室與主控室距離超過500米，則需要敷設4芯單模光纖并配置光纖收發器進行跨區域通信。數據通過智能網關的RJ45口，采用Modbus TCP協議推送至站內綜合自動化系統或獨立監測后臺。
三、220kV變電站配置方案
220kV變電站屬于大型樞紐變電站、區域中心站或電廠升壓站，接地網面積大，通常在200米×200米及以上，電磁環境極為復雜，存在大量開關操作和雷擊暫態過程。設備類型多樣，包含GIS、HGIS、戶外AIS等多種形式，對監測系統的可靠性、抗干擾能力和數據完整性要求最高。
監測點配置需要全面覆蓋站內各個關鍵區域。主變壓器中性點按主變臺數配置，一般為2至4臺。220kV GIS室或戶外AIS區需按間隔區域分區監測，配置2至3臺。110kV GIS室或配電區配置2臺。主控室或繼保室接地銅排可配置1至2臺，必要時采用主備配置。避雷針或避雷線集中接地點需覆蓋站區四角及進出線構架，配置3至4臺。電容器組、電抗器、靜止無功發生器區域配置2臺。站用變及輔助設備區配置1臺。若存在電纜夾層或豎井，建議增設1臺。合計配置12至18臺接地電阻檢測儀。
設備選型方面，檢測儀的量程需達到0.001Ω至200Ω，具備高分辨率，精度要求±1%或±10mΩ。防雷能力要求Imax不小于100kA（8/20μs），殘壓Up小于1.5kV。設備必須具備工頻濾波及抗暫態地電位升能力，戶外安裝防護等級IP66，戶內IP54。通信接口采用RS485并具備光電隔離功能。設備選型應優先選用具備電力行業入網資質、能提供型式試驗報告的成熟品牌。
智能網關需配置3至4臺，按區域劃分。每臺網關應具備6至8路RS485采集口，上傳接口包括RJ45和2路RS485冗余設計。數據存儲能力需達到1年以上，電源采用雙路220V AC/DC冗余輸入，工作溫度范圍-25℃至70℃，并支持NTP網絡對時。網關還需具備邊緣計算功能，支持斷網時的本地存儲和斷點續傳。
監控工作站建議配置專用工控機（i7處理器、16G內存、2T硬盤），搭配雙屏顯示，放置于主控室專用機柜。軟件平臺采用B/S架構，支持多站集中管理，具備告警分級、趨勢分析、報表自動生成、APP推送等功能，并能接入變電站智能輔助控制系統或統一運維平臺。
通信組網方面，220kV變電站必須構建工業級光纖環網，確保任一節點斷線不影響整體通信。每個智能網關配置光纖接口，通過4芯或12芯單模光纖組成冗余環網。采集層采用RS485總線手拉手分段式布局，每個網關覆蓋不超過8臺檢測儀，總線長度控制在800米以內。所有檢測儀和網關均從站內UPS電源取電，確保主網失電時監測系統仍可持續運行。時鐘同步方面，通過網關接入站內GPS或北斗對時系統，確保所有監測數據時間戳一致。
四、跨電壓等級的通用實施建議
在接地電阻在線監測系統的實施過程中，有幾個關鍵點需要特別關注。
抗干擾能力是選型的核心，尤其是220kV及以上電壓等級變電站，必須選用具備工頻濾波和抗暫態地電位升能力的檢測儀，避免因開關操作產生誤報或設備損壞。
戶外設備的防護與防雷不容忽視。布置在開關場、避雷針附近的檢測儀，必須滿足IP66防護等級，且信號線和電源線均需加裝防雷浪涌保護器。
通信方式的選擇應因地制宜。新建變電站建議直接敷設光纖環網，一步到位；改造站若條件受限，可優先采用RS485總線，后期視需要逐步升級。
軟件平臺應盡可能統一納管。如果同一集控中心下轄多個電壓等級變電站，建議選用B/S架構、支持多站集中管理的軟件平臺，便于統一監控與數據對比分析。
最后，系統施工完成后，應委托具備防雷接地檢測資質的第三方機構對接地電阻進行復核測試，確保監測數據與實測值一致，并出具驗收報告。
